建物の火災安全性を確保することは極めて重要である。カーテン、ドア、ガラスなどのバリアが延焼を食い止める効果を評価するために、火災分類システムが確立されています。このシステムは普遍的な基準を提供し、製品が建物の安全要件を満たしているかどうかの判断を容易にし、人命を救う可能性があります。

分類は以下の通り：E（完全性）、EW（完全性と放射線）、EI（完全性と絶縁）。それぞれ分単位で測定され、特定の試験条件下で製品がどれだけの時間性能を発揮するかを示す。この記事では、これらのクラス分けがどのように決定されるのか、またその実用的な意味を探ります。

防火カーテンの E/W/I 規格を定義し、その準拠をテストするにはどうすればよいでしょうか?

E/I/W とは何かを理解する前に、防火装置の等級を分類するために、どの規格が E/I/W を定義し、それらをテストするために使用される方法を知る必要があります。

耐火製品に関するEN 13501-2規格の理解：分類と基準

EN 13501-2規格は、建築部材の耐火性に基づいて分類するための欧州のベンチマークです。ドア、窓、ガラス間仕切り、カーテン、その他の耐火バリアなど、様々な製品に適用され、炎を封じ込め、熱の流れを制限し、有毒な煙の発生を防ぐ能力を評価します。

EN 13501-2規格の評価基準

EN 13501-2 規格は、次の 3 つの主要な基準に基づいています。

E / 炎の封印
この基準は、構造部材を通じた炎や高温ガスの拡散を防ぐものであり、製品が耐火性を有すると認められるための最低要件です。
I / 断熱
この特徴により、火にさらされていない側の温度上昇が制限され、近くの材料に発火する可能性のある熱の伝達が防止されます。
熱放射あり
この基準は、燃焼物から放出される熱とそれが隣接する可燃性物質に与える影響を測定し、周囲の人や物体を過度の熱から保護します。

EN 1634-1規格：E/W/I定格を達成するための試験方法を定義

EN 1634-1 は、試験前の準備、試験プロセス、評価基準という 3 つの主な側面に重点を置いて、防火カーテンが E/W/I 評価を達成しているかどうかを判定します。

テスト前の準備

サンプルはEN 1363-1の要件に従って前処理を施す必要があります。支持構造物の処理に関する詳細は、同規格の附属書Aを参照してください。例えば、特定のグラウト材やシーリング材では、7日間または28日間の養生期間が必要となる場合があります。さらに、防火カーテン製品は、最適な動作状態を確保するために、必要な機械的調整を行う必要があります。

テストプロセス

耐火試験は、EN 1363-1に規定された標準温度上昇曲線（T=345 log₁₀(8t + 1) + 20）に基づいて実施され、火災の初期段階からフラッシュオーバーまでの火災発生プロセス全体をシミュレートします。試験片は規制型式に適合した支持構造物に設置され、試験結果が代表的でエンジニアリングに適用可能となるよう、設置方法は実際の使用状況を可能な限り再現する必要があります。

評価基準

誠実性（E）評価完全性は、主に高温条件下での防火カーテンの炎や高温ガスの侵入を防ぐ能力を測定します。綿パッドの発火、非露出面の炎が10秒以上持続、6mmプローブが150mm以上の亀裂を貫通、または25mmプローブが直接亀裂を貫通した場合、完全性は不合格とみなされ、対応するE評価は達成できません。逆に、これらの状況が回避された場合、完全性要件は満たされます。
断熱性（I）評価断熱性能は、防火カーテンの熱伝達を抑制する能力を評価します。これは、非露出面の温度上昇を抑制することで判断されます。平均温度上昇は140℃を超えてはなりません。通常条件（I2分類）では、フレームの最高温度点は360℃以下、その他の最高温度点は180℃以下である必要があります。補足条件（I1分類）では、全ての最高温度点は180℃以下である必要があります。これらの基準を満たす場合は、対応するI分類が適用されます。そうでない場合は不適合となります。
放射線（W）評価熱放射は、防火カーテンの高温放射を遮断する能力を測定します。測定には対流熱伝達による総熱流束が含まれ、放射値が「5、10、15、20、25 kW/m²」を超えた時点を記録します。ドア表面から1m離れた場所における熱流束が規定時間内に15 kW/m²未満を維持した場合、熱放射防護基準に適合し、それぞれのW定格要件を満たします。

E（誠実性）とは何か

E分類（完全性評価）は、最も一般的な火災分類である。防火カーテン、ドア、シャッターなどのバリアが、片側が火にさらされたときに炎が通り抜けるのをどの程度防ぐことができるかを示す。

試験では、標準化された加熱方法（BS EN 1363-1など）に従い、製品の片面を加熱炉で1000℃以上に加熱する。この試験では、炎がバリアを貫通するかどうかを判断するため、3つの基準が評価されます：

製品に所定の寸法を超えるひび割れや開口部が生じること。
露出されていない側のコットンパッドが発火する。
未露光側で持続的な火炎が発生する。

これらのいずれかが発生した時点で試験は終了するが、製品が望ましい性能レベルを満たしている場合、製造者は試験を早く終了させることもできる。結果は EXXX として示され、XXX は分単位の継続時間を示す。

重要なのは、完全性試験では製品を通しての熱伝導は測定されないということである。

EW（完全性と放射線）とは何か

EW評価では、完全性を評価するだけでなく、非暴露面からの熱放射を制限する製品の能力も評価される。これは、安全な状態を確保し、人々が建物から避難する時間を確保するために極めて重要である。

試験中、2台の熱流計を未露光面から1メートルの位置に設置し、特定の面積と時間にわたって放射される熱エネルギーを測定する。1台の熱流計は製品の中央に設置し平均値を測定し、もう1台の熱流計は最大値を測定します。

試験は、完全性が損なわれるか、熱流束が15kW/m²を超えるか、どちらか先に発生した時点で終了する。

EI（完全性と絶縁性）とは

EI等級は防炎カーテンの最高等級です。EI等級は、防火性能と非暴露面への熱伝導に対する製品の耐性を評価するものです。これは、人を保護し、近くの物質が発火するのを防ぐために非常に重要です。

絶縁面では、未露光の表面が初期温度より140℃高い温度に達するまでの時間を測定する。試験は、この温度に達するか、完全性が損なわれるかのいずれか早い時点で終了する。

EI1とEI2の違い

1. 意味

EI1: 標準的な火災条件下での完全性（E）と断熱性（I）を兼ね備えた耐火性を指します。通常、非曝露面の最大温度上昇についてはより厳しい要件が適用されます。この分類は、延焼防止と隣接区域の保護のために温度上昇を抑えることが不可欠な重要な用途で一般的に使用されます。
EI2: EI1と同様の完全性（E）と絶縁性（I）の組み合わせを表しますが、EI1と比較してより高い温度上昇を許容します。一般的に、非露出側でのわずかな温度上昇が許容される、それほど重要でない用途に適しています。

2. パフォーマンス基準

気温上昇:
- EI1非露出面の最大許容温度上昇はより厳しく、例えば平均温度上昇は140℃を超えてはなりません。
- EI2: 特定のポイントでは 180°C を超える最大温度上昇を許容します。
誠実さ:
- どちらの分類も防火区画の完全性を維持する能力を評価しますが、温度上昇の許容範囲により評価条件が若干異なる場合があります。

3. アプリケーション

EI1: 高層ビル、病院、重要な機器が設置されているデータセンターなど、火災の延焼を厳しく制御する必要がある高リスクエリアで使用されます。
EI2: オフィスや住宅など、防火が重要だがそれほど重要ではない標準的な建物に適しています。

EI評価の内訳：異なるEIレベルの用途

EI分類は決してランダムなものではありません。これは、製品が標準的な火災条件にさらされた際に、その完全性と断熱性の両方を維持できる時間を示します。例えばEI60は、部品が60分間の耐火性と耐熱性を備えており、この性能は厳格な実験室試験によって確認されていることを意味します。

EI30: 最も基本的な規格

EI30等級は30分間の耐火性を示します。ほとんどの火災安全規制で規定されている最低基準として、住宅や小規模商業施設の内部構造に適用されます。この等級の目的は明確です。安全な避難と早期の消火活動を可能にするために、十分な時間火災を封じ込めることです。

EI60: 商業規格

EI60等級は、EI30などの低い等級に比べて2倍の防火性能を備えています。この等級は、多層構造物、公共の通路、そして多数の居住者が利用するすべての建物に不可欠です。多くの場合、建築規制によって義務付けられており、特に高さ11メートルを超える建物の避難経路の保護に当てはまります。

EI90: 高リスク基準

EI90は軽負荷用途向けではありません。揮発性物質を取り扱う場所、重要インフラが集中する地域、資産の損失が壊滅的な結果をもたらすような場所など、高リスク環境向けに設計されています。

EI120: 民間人保護の最大基準

EI120は、公共建築物と住宅建築の両方で利用される最高レベルの耐火性を表します。過酷な火災状況下でも最大120分間の耐火性能を保証します。この等級は単なる選択の問題ではなく、生命の安全に不可欠なシステムにとって不可欠です。

サンテックス、防火カーテンに必要な生地を提供

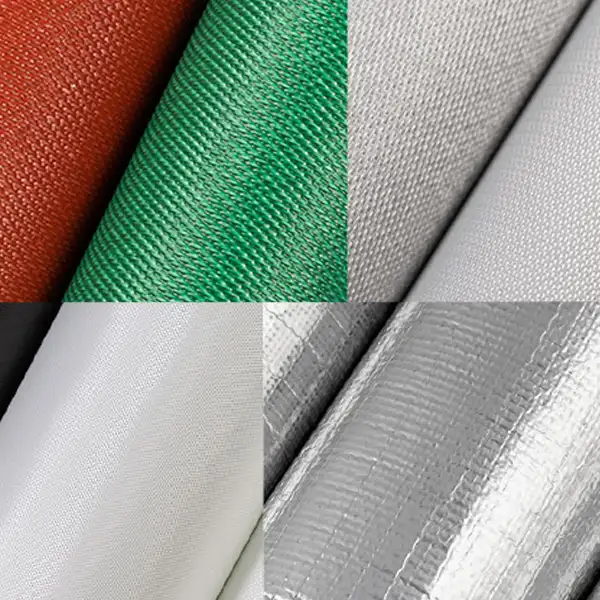

耐火・高温用繊維のトップメーカーとして、サンテックスは防火カーテンを作るための様々な耐火素材を提供している。これらの素材には以下が含まれます。

サンテックス高温生地	推奨評価	備考
PUコーティングガラス繊維布、Suntex-2005	スモークカーテン（D）	固定式防煙幕または可動式防煙幕に適しています。
PUコーティングされたグラスファイバー布とSSワイヤー（V4A）で補強、サンテックス2036（0.55mm）サンテックス2112（0.45mm）サンテックス-2129(0.75mm)	防火カーテン（E、またはEIの一部）	Suntex は、多様な要件を満たすために、さまざまな厚さと強度の材料を提供しています。
SSワイヤー（V4A）で補強されたアルミ箔ラミネートガラス繊維布、サンテックス-6025	防火カーテン（EW）	両面がラミネート加工されており、V4Aワイヤーにより製品の強度が大幅に向上します。
SSワイヤー（V4A）で補強された膨張性グラファイトコーティングガラス繊維布サンテックス-5048	防火カーテン（EIの一部）	膨張性グラファイトは熱にさらされると急速に膨張し、布の層間の空間を広げて耐熱性を高めます。
アルミ箔ラミネートガラス繊維織物	防火カーテン（EIの一部）	熱放射の断熱層として。
シリカ繊維またはシリコンコーティングシリカ繊維	防火カーテン（EIの一部）	一部の国や地域では、EI 定格の防火カーテンの素材として、シリカ繊維またはシリコンコーティングされたシリカ繊維がより好まれています。

注：サンテックスは、様々なグレードの防煙カーテンや防火カーテンに適した様々な防火生地をご提供できます。ただし、防火カーテンの製造に関する技術サポートや設計手法の提供は行っておりません。

防煙・防火カーテン生地について詳しくは、⬇ をクリックしてください。

サンテックス生地の1100℃、180分でのテストレポート

テストを要求しました	EN 1363-1: 2020耐火試験。パート1：一般要件 EN1364-1: 2015非荷重支持部材の耐火試験パート1：壁
テスト結果	試験結果によると、提出されたサンプルの耐火性能は次のとおりです。完全性: ≥ 180分.
結論	試験結果によると、提出されたサンプルは会う耐火性能の要件 3時間.

テスト項目

パフォーマンス基準

結果

標本は、以下の特定の状況のいずれかが発生した場合、完全性を失ったとみなされます。

誠実さ

a) 非暴露面において10秒以上の持続的な炎が発生した場合。

b) 炎や高温のガスによりコットンパッドが燃えたり赤熱したりします。

c) 直径6mmのゲージが隙間を貫通して、ゲージの端が炉内に突出し、ゲージが隙間内で少なくとも150mmの距離移動できること。

d) 直径25mmのギャップゲージがギャップを貫通してゲージの端が炉内に突出することができる。

180分、
Suntex の耐火布は Integrity のパフォーマンスを維持しました。

声明

試験結果は、試験の特定の条件下での建築部材の試験片の挙動のみに関するものです。使用中の部材の潜在的な耐火性能を評価するための唯一の基準となることを意図したものではなく、また、火災時の実際の挙動を反映するものでもありません。
試験結果は試験対象試験片のみに関するものです。本設計の試験片の耐火性能は、寸法、隙間、部品の組み付け、または壁構造の異なる箇所への設置によって変化する可能性があります。
